8路高清色差分配器使用说明书

性能特点:

高清色差分配器可以把输入的Y  Pb/Cb  Pr/Cr信号,通过进口芯片驱动电路，,然后各自分配出8路信号,以实现多台显示设备共用同一信号,并重现图像清晰的分配效果.

产品应用:

1．公共视讯系统（证券公司，期货市场，金融证券等）

2．电脑教学系统。

3．高品质多媒体展示。

4．视讯会议。

5．计算机，液晶和等离子高清显示会场。

技术参数:

信号类型:Y Pb/Cb  Pr/Cr  AUDIO R/L

输入端口:1 PORT

输出端口:8PORTS

视频输入:1Vp-p / 75Ω

视频增益:0db≤DG≤1db

音频输入:2.2Vp-p / 20KΩ

音频增益:-3db≤DG≤0db

电压范围:AC185V-250V   50/60Hz

额定功率:12W

产品尺寸：245*180*70mm

产品重量：1.3kg

外    壳:金属

环境温度:-10℃-40℃

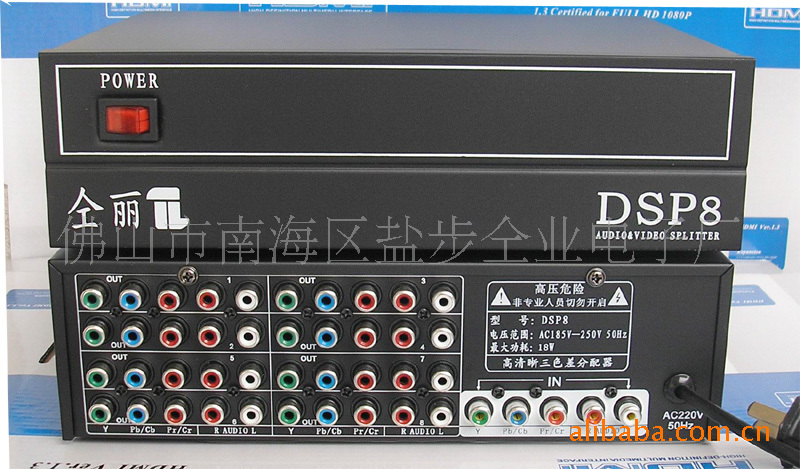

产品实图:

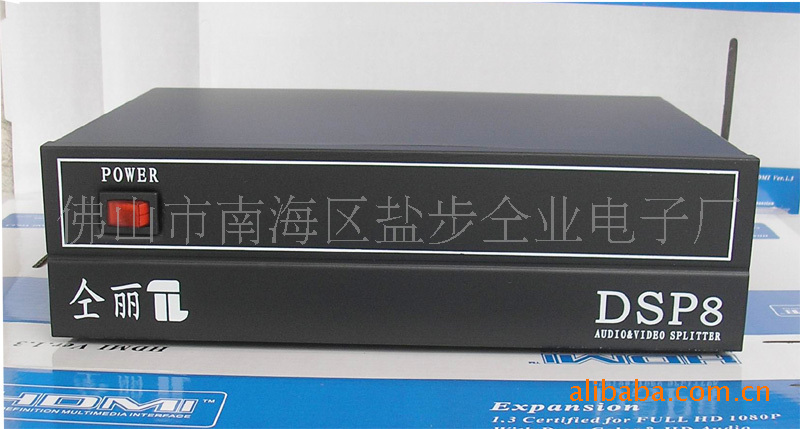

产品前视图:



8 Port Y Pb Pr /AUDIO Instruction Manual

Admeasure :

Good quality for electrocircuit Design .One line input ,many line output .Show it clear-cut .

Design :

Keep it show clear-cut , the signal output alone by each port , noninterference each other . High-power drive load .Keep it the signal output good quality .

Adhibition :

1.  Easy Computer Teach .
2. High-Quality Multimedia display .
3. High-clear LCD Screen .Plasm TV display conncil house .
4. Video Meeting .

Technique Parameter :

1. Signal :Y Pb/Cb Pr/Cr/ AUDIO(R L)
2. Input port:Y Pb/Cb Pr/Cr/ AUDIO(R L)1 Port x RCA
3. Output port :Y Pb/Cb Pr/Cr/ AUDIO(R L)8 Port x RCA
4. Video input :1Vp-p
5. Video impedance :75Ω
6. Video gain : 0db≦DG≦1db
7. Audio gain :-3db≦DG≦0db
8. AC area:185V-250V 50Hz
9. Rated power :12W
10. External Dimensions :245×180×70mm
11. Operating Environment Temperature:-10℃-40℃
