高带宽VGA分配器1进16出


产品详细参数

16VGA分配器使用说明书



性能特点:

VGA分配器可以把输入的VIDEO信号,通过进口芯片驱动电路,,然后各自分配出16路信号,以实现多台显示设备共用同一信号,并重现图像清晰的分配效果.

产品应用:

1. 公共视讯系统(证券公司,期货市场,金融证券等)

2. 电脑教学系统。

3. 高品质多媒体展示。

4. 视讯会议。

5. 计算机,液晶和等离子高清显示会场。

技术参数:

信号类型:VGA

输入端口:1 PORT

输出端口:16PORTS

视频输入:1Vp-p / 75Ω

视频增益:0db≤DG≤1db

信号带宽:350M/-3db

最大分辨率:1920×1440@85HZ

电压输入:DC12V

额定功率:12W

外    壳:金属

产品尺寸:337×180×70mm

产品重量:2.2kg

环境温度:-10℃-40℃

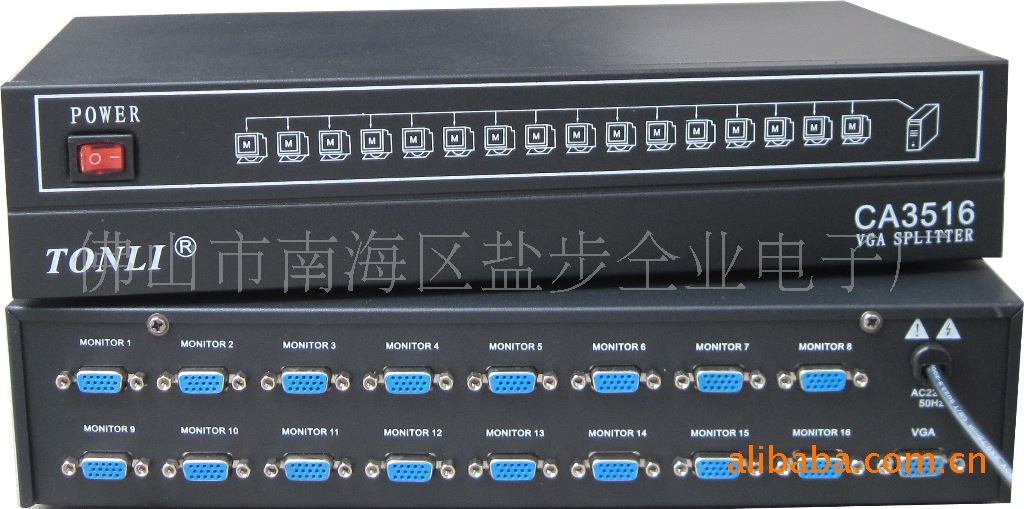

产品实图:


                               VGA分配器一进十六出

16 Port VGA SPLITTER Instruction Manual

Admeasure :

Good quality for electrocircuit Design .One line input ,many line output .Show it clear-cut .

Design :

     Keep it show clear-cut , the signal output alone by each port , noninterference each other . High-power drive load .Keep it the signal output good quality .

Adhibition :

1.   Public Video System (Stockjobber .Time-bargain Market .Finance Securities Business act.)

2.   Easy Computer Teach .

3.  High-Quality Multimedia display .

4.   High-clear LCD Screen .Plasm TV display conncil house .

5.   Calculator display conncil house.

6.   Video Meeting .

Technique Parameter :

1.      Signal :VGA .SVGA.XGA.QXGA,UXGA and Multisync displays

2.     Input port:1 Portx High Density DB15 (Female)

3.      Output port:16 portx High Density DB15 (Female)

4.   Video input :1Vp-p

5.      Video impedance :75Ω

6.      Video gain : 0dbDG1db

7.    Maximum Video Resolutions:1920×1440@85HZ

8.    VGA Bandwidth:350M/-3db

9.    Power area:DC12V

10.  Rated power :12W

11.  External Dimensions : 337×180×70mm

11. weight:2.2kg

13.Operating Environment Temperature:-10-40
