HDMI分配器1进12出


产品详细参数



HDP112分配器使用说明书



产品简述:

HDMI分配器可以把输入的HDMI信号,通过进口芯片驱动电路,,然后各自分配出12路信号,以实现多台显示设备共用同一信号,并重现图像清晰的分配效果.



产品应用:

1.公共视讯系统(证券公司,期货市场,金融证券等)。

2.电脑教学系统。

3.高品质多媒体展示。

4.视讯会议。

5.计算机,液晶和等离子高清显示会场。

6.数字家庭影院。

功能特性:

  • 支持国际标准HDCP内容保护1..2版本
  • 支持HDMI1.3版本.1.4版3D
  •  工作温度范围:-15 to +40℃
  • 工作湿度范围:5 to 90%RH(无冻结)
  • 持视频输入格式:

HDTV/DTV:1250P/1080P/1080I/720P/576P/576I/480P/480I

 支持视频颜色格式:深颜色24bit/36bit

 支持音频格式:LPCM,DOLBY-AC3,DTS7.1,DSD

 输入视频信号:5.0Volts P-P

 传输距离:≤15M(如果需要传输更长距离,需要连接延长器)



产口参数:

1.信号类型: HDMI

2.输入端口:1 port

3.输出端口: 12 ports

4.最大工作电流:2A

5.电源适配器格式:输入:AC(50HZ 60HZ)100V-240V;输出:DC12V   3A

6.规格大小:338x107x45(mm)

7.重量:900g

8.环境温度:-10-40



产品使用;

  1. 直插直用。
  2. 使用前,请先安装好所有的线材并连接在机器输入输出端口上,连接好后再开机。初次开机检测信号要5-10秒钟,请等候。
  3. 尽量不要带电插入或拨出线材。
  4. 如有个别端口无输出,请关掉电源,重新拨出那端口所连接的线材,重新插入,因为端口有可能氧化带来的接触不良,HDMI公头和母座插入配合多几次即可解决此问题。
  5. 产品尽量安装在通风的地方使用,有助于散热。

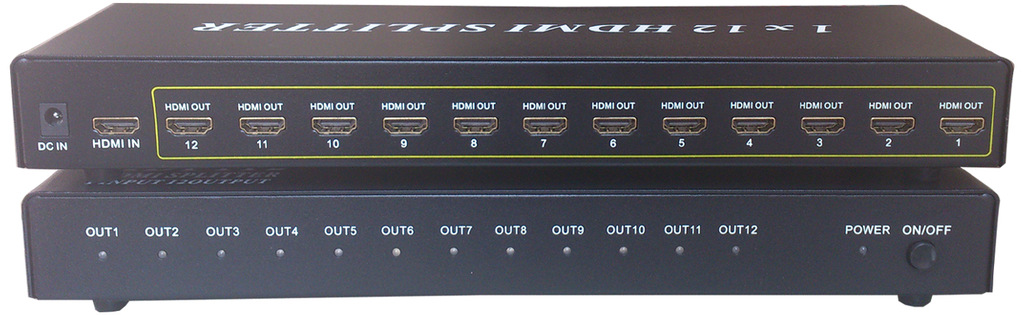

产品视图:

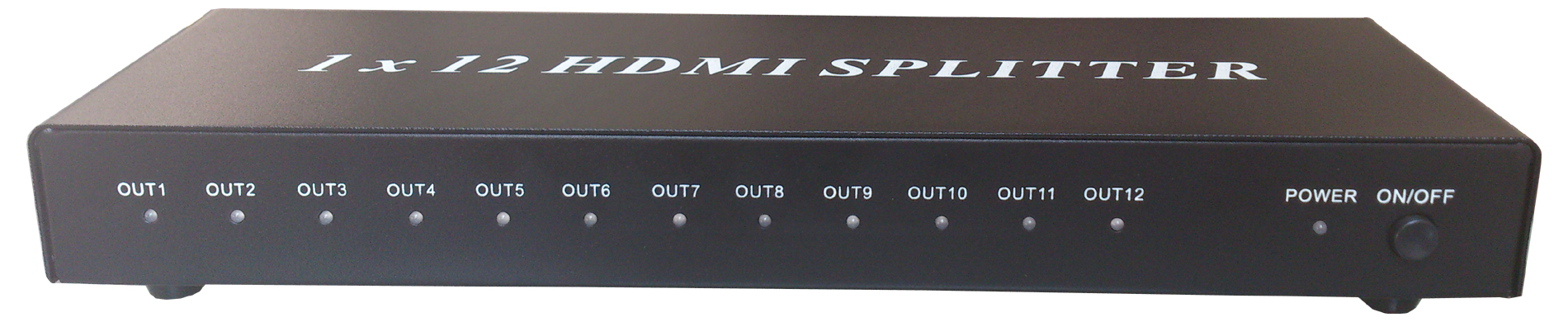

                    产品前视图

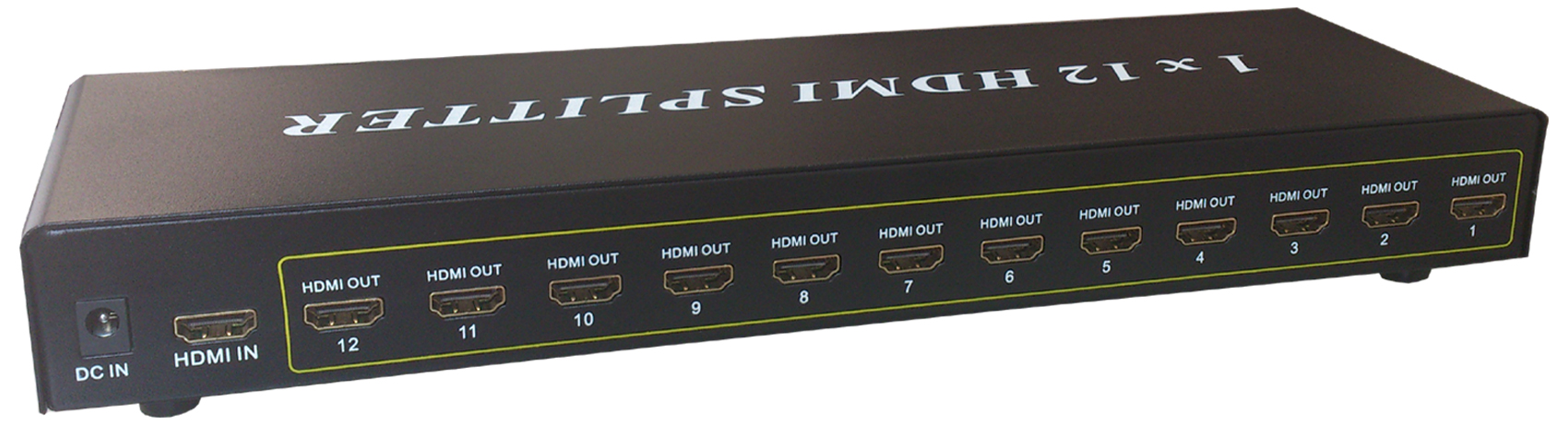

                      产品后视图

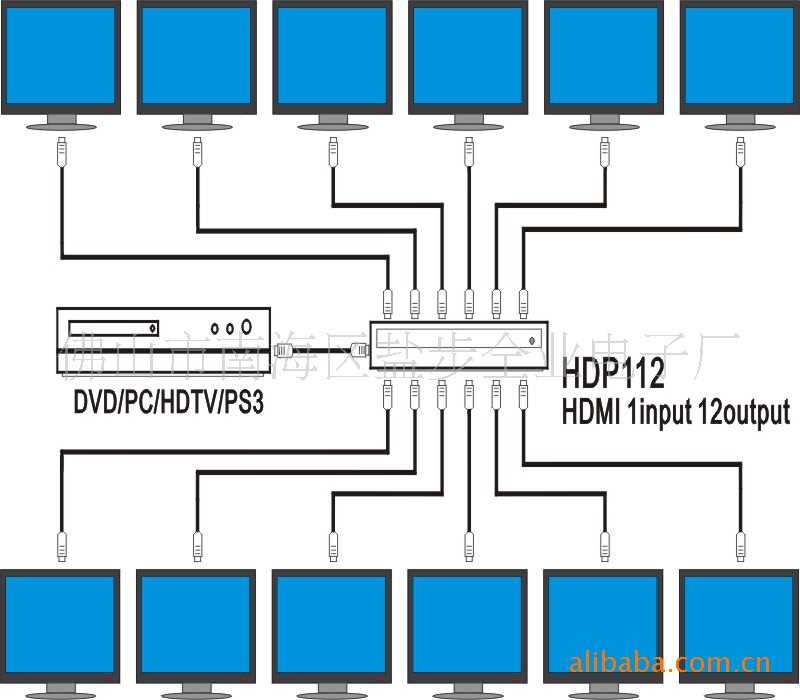

产品连接示意图:
